Alerte canicule Empty Alerte canicule

Message  tif49 Dim 23 Juin 2019 - 11:50

Bonjour à tous,

Attention, alerte canicule la semaine prochaine Alerte canicule 3843444270  . Prenez vos précautions afin d'éviter des hausses de températures importantes dans vos bacs (ventilo, groupe froid, etc.).

Bon dimanche.
tif49
tif49
Fondateur

Messages : 1847
Date d'inscription : 06/04/2017
Age : 59
Localisation : Cholet

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Djam Dim 23 Juin 2019 - 13:14

Et oui, il va falloir faire très attention ! (à nous et à nos pensionnaires)
Pour ma part, j'ai installé il y a 3 semaines mon contrôleur de température STC1000 pro couplé à un ventilateur.
Pour le moment ça marche plutôt pas mal, on verra lorsqu'il fera 40° (température prévue à Lyon jeudi et vendredi...) ce qu'il en sera Rolling Eyes
avatar
Djam
Modérateur

Messages : 508
Date d'inscription : 06/01/2017
Age : 38
Localisation : Lyon

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  gigabillou Dim 23 Juin 2019 - 14:26

Au pire, prévoyez des bloques de glace, perso je mets des bouteilles au congélo, j'en fais 4 et j'alterne deux par deux, ça diminue bien la T° des petits bacs Wink
gigabillou
gigabillou

Messages : 400
Date d'inscription : 29/01/2019
Age : 60
Localisation : Val d'Oise

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Djam Dim 23 Juin 2019 - 16:20

Impossible quand on est pas chez soit malheureusement.
avatar
Djam
Modérateur

Messages : 508
Date d'inscription : 06/01/2017
Age : 38
Localisation : Lyon

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  rickles Dim 23 Juin 2019 - 18:29

Bonjour à tous

Le groupe froid est en place depuis hier. Pour garder le rythme saisonnier, meme réglage que l'été dernier, température de déclenchement 27°, température d'arret 26°.
rickles
rickles
Modérateur / Conseiller

Messages : 396
Date d'inscription : 15/02/2016
Age : 57
Localisation : Perpignan

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Stomias Dim 23 Juin 2019 - 22:31

Djam a écrit: .. Pour ma part, j'ai installé il y a 3 semaines mon contrôleur de température STC1000 pro couplé à un ventilateur...
J'ai prévu de faire l'achat de ce contrôleur pour piloter mes ventilateurs. J'ai vu qu'il y avait deux sorties (Heat et Cool). Je n'ai pas le mode d'emploi et de programmation de ce contrôleur, peux-tu me dire alors si les deux sorties transmettent le courant aux appareils destinataires, ou bien si l'une transmet le courant et l'autre stoppe cette transmission de courant?
Stomias
Stomias
Modérateur / Conseiller

Messages : 3992
Date d'inscription : 04/07/2015
Age : 70
Localisation : Loiret (45)

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  gigabillou Lun 24 Juin 2019 - 7:53

Tiens, un début de réponse la:

http://www.recifal-france.fr/montage-du-controleur-de-temperature-stc1000-t29345.html?mobile=desktop

Les STC ont deux relais de coupure de 10A chacun, indépendants, un pour le chauffage et un pour le ventilateur.

Perso je les ai branchés directement avec des prises, ça évite de couper les câbles du chauffage et ventilation

Alerte canicule UxXRenM3VY7_AIXXIiGrK6qggqoEbcmxgk4DP9Sv6zVu7dDdMYC21DCZNh5NS0g2YzBWoLeCM-5PY-lS9SprMNUw1gZsAFl-1ARaPvcXc8QN3luXqvP4V9wc8FPo_KHP-Nn_nQVORDd9LM0Dm2xLFBG20kHEML-2jUK0F4vCGX01DgpDCIcLyt3PvkkZv13qERfpEWRJv99svBlZd1AabcOcJ6w2dP0hH9Y1TM7zdXZpbKMJ4qtE39PuqFDpIzdsrT5Mh21ETKGZdxlxpNKHP7Nws8FbxZSUuZ5g98-vNBOrG1TQtJt1JAXE6-PRm1k6Pm8iFKEsQIcof-IjkF6jnMrocZ6lhISl-trm313W8J7a4UuIAP9T2XVy0gK3Ykf5fMfcPoIz8WS7QDtUHbMeQNAS7nO2agryX_k4Zpvso4sjjqVEBov_py72YFcUXiKo3mMdj6bpopD6z8whkSt_SSlPKXraP-mgJ3JcVAu4Sd6Z2NbSptJgtEdXOvrtSQj8iact-soWs8xYq2FcPhu9HjsDmx_H8AevESa_f_3Pk2tmJCtpU8ZosZWvcS23lF8l7NOIvU5btGOQcO0G50Cwz45GLU1LAoJ80zNnQ5Oimm0FRdfePnONxmgRqfi2hekdSO0CPpfhWHgYzKk_OCDVa2pz9jpyCQ7jzbS1DHKbVl4a1_ClALfw5lqoEm0s6fHguvJZYxfYrFuan9xnmVOotvAmXA=w448-h720-no

Et le PDF de la programmation

https://www.finglai.com/att/comp/fl-en/instruments/defrost-temperature-controllers/STC-1000_en.pdf
gigabillou
gigabillou

Messages : 400
Date d'inscription : 29/01/2019
Age : 60
Localisation : Val d'Oise

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Stomias Lun 24 Juin 2019 - 11:18

Merci gigabillou pour toutes ces informations, j'avais vu ce tuto sur le forum RF (j'ai un compte). J'ai tout lu la documentation, il y a bien deux canaux de sorties indépendants, par contre, on ne peut pas les programmer indépendamment l'un de l'autre, c'est ça que je voulais savoir. J'ai trouvé l'info sur un site technique, c'est dommage de ne pas pouvoir le faire sur ce type de contrôleur.


Dernière édition par Stomias le Lun 24 Juin 2019 - 11:53, édité 1 fois
Stomias
Stomias
Modérateur / Conseiller

Messages : 3992
Date d'inscription : 04/07/2015
Age : 70
Localisation : Loiret (45)

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Djam Lun 24 Juin 2019 - 11:45

Les deux sorties transmettent le courant.
L'une pilote l'allumage/extinction d'en élément chauffant, l'autre l'allumage/extinction d'une unité de refroidissement.

Si je me souviens bien, pour le réglage, on paramètre la température de consigne (admettons 25°C) puis on programme un delta de déclenchement pour le chauffage (par exemple -0.5°C de delta, donc déclenchement du chauffage si la température tombe à 24.5°C) et un delta de déclenchement pour le refroidissement (même principe que pour le chauffage, mais avec un delta positif, donc si on règle à +0.5°C, les ventilo ou le groupe froids, ou autre se déclenchera à 25.5°C).

L'avantage de la version pro du STC 1000, c'est qu'il n'y a pas de bricolage à faire, tout est déjà câblé, avec un boîtier de programmation bien fichu Smile
avatar
Djam
Modérateur

Messages : 508
Date d'inscription : 06/01/2017
Age : 38
Localisation : Lyon

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Stomias Lun 24 Juin 2019 - 11:54

Merci Djam. Moi je voulais pouvoir programmer indépendamment les deux canaux, à priori ce n'est pas possible sur ce modèle.
Stomias
Stomias
Modérateur / Conseiller

Messages : 3992
Date d'inscription : 04/07/2015
Age : 70
Localisation : Loiret (45)

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Djam Lun 24 Juin 2019 - 12:00

C'est à dire ? Quel est le cas d'usage ?
avatar
Djam
Modérateur

Messages : 508
Date d'inscription : 06/01/2017
Age : 38
Localisation : Lyon

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  patdie421 Lun 24 Juin 2019 - 12:56

Bonjour gigabillou,

Pour ton besoin j'utilise 2 STC-1000.

Le premier paramétré sur la température de ventilation (consigne 26°C et hystérésis 0,5 °C chez moi), il déclenche la ventilation lorsque la température est supérieur à 26,5 °C.
Le second (consigne à 25,3°C et hystérésis 0,3 - régulation entre 25 et 25.3 donc) gère le chauffage. Ce second régulateur est piloté (mis en route) par le relais chauffage du premier (il coupe le chauffage lorsque la température est supérieur à 26°C), donc aucun risque de chauffer et refroidir en même temps.

Compte tenu du prix (15 € pièce) j'ai même un 3ème STC-1000 en parallèle du second pour réguler à part la température de mon refuge.

A noté que la mesure de température est très précise, les trois capteurs indique la même température à 0,1 °C prêt et sont identique à mon thermomètre à alcool (ce n'ai pas le cas d'autre solution que j'ai regardé par ailleurs).

Patrice
patdie421
patdie421

Messages : 89
Date d'inscription : 24/07/2018

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Stomias Lun 24 Juin 2019 - 14:16

Djam a écrit:C'est à dire ? Quel est le cas d'usage ?

Je souhaiterai utiliser le contrôleur pour les ventilateurs que j'ai de mes anciens bacs (V1/V2), et comme j'ai un bac fermé (comme la V1 & V2) utiliser aussi ce contrôleur pour l'extinction des rampes led qui dégagent de la chaleur.
C'est à dire lancer les ventilateurs lorsque la température de consigne est atteinte, mais aussi stopper l'éclairage le temps que la température revienne à la normale.
Si j'ai bien compris le mode de programmation, on peut régler le seuil haut, pour le déclenchement des ventilateurs, et bas pour la mise en route du chauffage.
Je ne sais pas si je peux utiliser le canal du chauffage, pour stopper l'éclairage le temps que le température baisse, puis que l'éclairage se remette en service une fois que  la température revenue à la normale. Pour faire simple, je souhaiterai que l'éclairage stoppe lorsque les ventilateurs sont en fonction. Est-ce possible?

J'espère avoir été clair dans les explications.
Stomias
Stomias
Modérateur / Conseiller

Messages : 3992
Date d'inscription : 04/07/2015
Age : 70
Localisation : Loiret (45)

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Djam Lun 24 Juin 2019 - 15:05

Effectivement ça ne fonctionnera pas avec le STC1000, il en faudrait 2 avec des consignes différentes pour recréer ce que tu veux.
avatar
Djam
Modérateur

Messages : 508
Date d'inscription : 06/01/2017
Age : 38
Localisation : Lyon

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  patdie421 Lun 24 Juin 2019 - 15:51

Bonjour Stomias,

Tu peux utiliser un relais branché en parallèle de l'alimentation de ta ventilation. Ainsi lorsqu'il est alimenté, il coupe l'éclairage (utilisation du contact ouverture). Tu peux trouver un relais de se type (bobine 220V avec contact 1RT) pour moins de 10 €. Tu n'as ainsi plus qu'à gérer l’allumage et l'arrêt du la ventilation.

Patrice
patdie421
patdie421

Messages : 89
Date d'inscription : 24/07/2018

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  gigabillou Lun 24 Juin 2019 - 18:40

Stomias a écrit:
Je ne sais pas si je peux utiliser le canal du chauffage, pour stopper l'éclairage le temps que le température baisse, puis que l'éclairage se remette en service une fois que  la température revenue à la normale. Pour faire simple, je souhaiterai que l'éclairage stoppe lorsque les ventilateurs sont en fonction. Est-ce possible?

Je ne vois pas pourquoi ça ne couperait pas tes leds (tant que ca ne dépasse pas les 10A), ce ne sont que des relais dans le STC.
gigabillou
gigabillou

Messages : 400
Date d'inscription : 29/01/2019
Age : 60
Localisation : Val d'Oise

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Stomias Lun 24 Juin 2019 - 22:08

Djam a écrit:Effectivement ça ne fonctionnera pas avec le STC1000, il en faudrait 2 avec des consignes différentes pour recréer ce que tu veux.
C'est bien ce que je pensais et que j'avais compris dans la notice. Je vais voir pour en acquérir deux, vu le prix, ça sera plus simple d'utilisation.

patdie421 a écrit:Tu peux utiliser un relais branché en parallèle de l'alimentation de ta ventilation. Ainsi lorsqu'il est alimenté, il coupe l'éclairage (utilisation du contact ouverture). Tu peux trouver un relais de se type (bobine 220V avec contact 1RT) pour moins de 10 €. Tu n'as ainsi plus qu'à gérer l’allumage et l'arrêt du la ventilation.
Comme dis à Djam, je vais voir pour en acheter deux, ça sera plus simple.

gigabillou a écrit:
Je ne vois pas pourquoi ça ne couperait pas tes leds (tant que ca ne dépasse pas les 10A), ce ne sont que des relais dans le STC.
Les canaux de sorties électriques sont indépendants, mais sont liés sur un seul mode de programmation. Donc, soit je pilote les ventilateurs, soit je pilote l'éclairage.

Comme l'explique Patrice dans un message précédent, les ventilateurs fonctionnent entre le réglage haut et le réglage bas.
Exemple:  ils se mettent en route quand la température est supérieure à 27° et s'arrêtent lorsque la température atteint la limite basse, exemple 25° ou 24°.
Si je mets mon éclairage sur ce même mode, obligatoire puisque non dissociation des deux canaux, est-ce que les rampes vont s'allumer à 27° et s'éteindre à 25° ou 24°, ou le contraire? C'est ça que je voudrais savoir.
Stomias
Stomias
Modérateur / Conseiller

Messages : 3992
Date d'inscription : 04/07/2015
Age : 70
Localisation : Loiret (45)

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Stomias Mar 25 Juin 2019 - 14:35

@gigabillou

Tu as le modèle simple du STC-1000 (ainsi que d'autres membres), je pense que la programmation est commune aux deux sorties, je ne pourrai donc pas (sauf erreur de ma part) faire la configuration voulue, ou alors il m'en faut deux et des branchements à bricoler. En plus, ce modèle est prévu pour être intégré à un rack pour armoire électrique. Là encore, du bricolage pour adapter le ou les contrôleurs dans mon meuble.

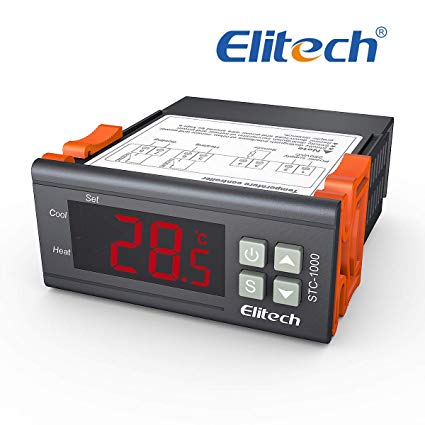

Alerte canicule STC-1000

@Djam.

Par contre Djam, tu as le modèle Pro du STC-1000, modèle amélioré et plus simple. Je pense que ce dernier va me permettre de faire ce dont je souhaite, puisque la programmation des canaux est distincte. En plus, pas de bricolage à faire, donc moins de risques. Deux simples vis me permettront de l'intégrer dans le meuble.

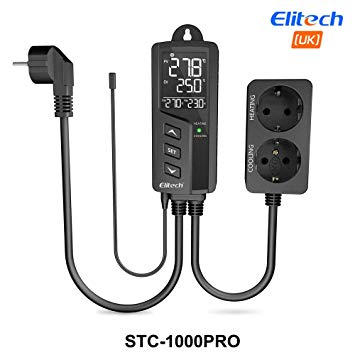

Alerte canicule STC-1000pro

Que ce soit le STC-1000Pro ou 2 STC-1000 pour rack, le budget est sensiblement le même.

Merci pour les infos transmises, je vous dirai si ma configuration tient la route.
Stomias
Stomias
Modérateur / Conseiller

Messages : 3992
Date d'inscription : 04/07/2015
Age : 70
Localisation : Loiret (45)

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  gigabillou Mar 25 Juin 2019 - 22:00

J'ai un modèle identique pour ma "cave a Rhum", je ne me souviens plus si la programmation est séparée sur les deux canaux Embarassed

Alerte canicule 2geu9DKUjQy1ESWKQtrXR5sv8_cTb_M7pl1uhZnLarTQ6GnrWiMzHaBCDAaxvzTNBU8PFuRNCaTbgxy5VMASRmt-AOnagtXEWdV5XdpTWN6jnlSBucENb7lvTK1WnNHQI9q5aeh_ADohhc7wGaZ50U8LTEBBZvFWQcXdGyNJwJjxM2GI1Vv3N6gZRfFKQBU1Kvwetd_UAii4-YIzeDqzXq6egXckW8paU50DB9BcHXWggVCH5TkBSeL_JX4ThaLmr0_Q6806mkFLu6H9WVXn_RBgoP6CMCWzqFBJxGJF1OQR0nonwdLro5_-7iich8ZPgPhM2-e9qwFLPaYSH9SozRborCEJIHeFrM3O-fErZJ70XgiItS4zQSQNExfZBsdGOlPZhJUlsaSMTZzu4gtqjD9sZYklVm2jCJBqz1bQQMu6APfp_N6cJNJX33K-raujqDQfM4WI4kaMSsQzDrvtYXU2v2airoYy7g3EDxM3UZ4xg-n_ZVqxEwX1XfziL_enUfg0C6AIfHXYCiuw20uMjoH7zk1jU0-f3bIPMoAc5kMoP99XIhooKC7gXIaolRTuc8ybqC8920o94QihWVFBun2K0HoMDx4Japy8BaKpjhZW9qcNNY16tZ-B_Rllfd4EBqCaJmmh54V4qW1OjUQsP93fROkdTuBE=w568-h768-no

Alerte canicule Z-F2brmWxGLbJhd8YeNTYLV75Pv0YW5N2ZX1rpVPkR8OENjcZbLkq6qzCzd-liO3Nnns2Wz645qQ5cI_hcF7E3rmACXAMJX_wP9UJXUlrcFfb_ufGoQSdw4jWAZrH4nH33CB6nkPMWZWh7aRTP2BIjl88sHMET7dkiOljrP5fVP-gLGOcx22LrbyNfKaDKrY0km86MAoGyQCUbN-K2A7xUjlN8MX4geevbUPio948Ztk3mGowfMEh5TMGmf520qOT60gktyDF_wpUSgv58Me2Gq2vP0lmXVAwPDoHR1T92j4EN5AFh8MzUL_G4AMndBrtn6rZCv3_G-DAz5tJJmimoTxW3B8s97bjcLUtiQ28j5Np8J_WOzbdYTPvrkHLsIXGEX2GAobs55MZFgB_DKldVX6DpnT5osCVE-wurPCWpyypF3SZ903xVPASa-NyAEAI3hoaH1neX4dVyhfxRUxMuNtG7xvJ6nnJ6RYoV4QZ4T22g4vFXeLwIUYJiHeznT2XS35h80dQNCZyVKpJxEwJ7y80C4b5vtzpoA7TbTPZZekB2lXzVe5Z1s3an1eZzM2e_M32SgzMZyrOlyoE4qYYkEnNnDhICh02Je2Wyz__ZtEY6tu0sFOkXavc8aOtR57197AS7MGWwv5UGRsq6ZpkKtPl9yD9tG8=w406-h768-no
gigabillou
gigabillou

Messages : 400
Date d'inscription : 29/01/2019
Age : 60
Localisation : Val d'Oise

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Stomias Mar 25 Juin 2019 - 22:21

Merci gigabillou. Tu n'aurais pas gardé la documentation par hasard?
Stomias
Stomias
Modérateur / Conseiller

Messages : 3992
Date d'inscription : 04/07/2015
Age : 70
Localisation : Loiret (45)

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  gigabillou Mer 26 Juin 2019 - 5:45

Pas en papier, mais en PDF Smile

https://www.brouwland.com/content/docs/016/016.100.0_MAN_FR_Inkbird%20ITC-308.pdf

Le lien ou je l'ai acheté

Inkbird ITC-308
gigabillou
gigabillou

Messages : 400
Date d'inscription : 29/01/2019
Age : 60
Localisation : Val d'Oise

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Stomias Mer 26 Juin 2019 - 10:46

Merci gigabillou pour la notice et le lien. A priori le ITC-308 est l'équivalent du STC-1000Pro, mêmes programmation et conception, mise à part la sonde qui est métallique sur le ITC-308 et en résine sur le STC-1000Pro. A voir si la sonde métallique reste intacte dans l'eau de mer avec le temps..


Dernière édition par Stomias le Mer 26 Juin 2019 - 15:38, édité 1 fois
Stomias
Stomias
Modérateur / Conseiller

Messages : 3992
Date d'inscription : 04/07/2015
Age : 70
Localisation : Loiret (45)

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  gigabillou Mer 26 Juin 2019 - 13:34

La sonde inox je l'ai noyée de silicone dans un tube plastique vert d'aqua Wink

Ca fait 10 ans qu'elle y est, elle fonctionne toujours et surtout aucun point de rouille
gigabillou
gigabillou

Messages : 400
Date d'inscription : 29/01/2019
Age : 60
Localisation : Val d'Oise

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  v3v3 Mer 26 Juin 2019 - 14:22

Ou la sonde à mettre en gaine thermorétractable et à l'extrémité serrer avec un brevet pour coller les extrémités. C'est ce que ma thermistance est faite. J'espère que c'est compréhensible ce que j'écris maintenant.  Smile

http://web.cecs.pdx.edu/~gerry/class/EAS199B/howto/heater/

De plus, la solution @gigabillou est beaucoup plus sûre.
v3v3
v3v3

Messages : 247
Date d'inscription : 10/09/2018
Age : 45
Localisation : Romania

Revenir en haut Aller en bas

Alerte canicule Empty Re: Alerte canicule

Message  Stomias Mer 26 Juin 2019 - 15:37

Merci. Les deux solutions (gigabillou et V3V3) sont à retenir, ça peut toujours être utile.
Stomias
Stomias
Modérateur / Conseiller

Messages : 3992
Date d'inscription : 04/07/2015
Age : 70
Localisation : Loiret (45)

Revenir en haut Aller en bas
